項目描述
IN系列UV絕緣油墨
推薦用途： 在PET材料上印刷使用的單組分UV型絕緣油墨(IN)和絕緣隔層油墨(INS)
- 具有非常優秀的絕緣性(電阻值1013Ω以上)
- 是單組份UV固化型油墨，具有速固化性
- 具有優秀的附著性以及柔軟性
- 平整性良好，不易發生印刷后氣泡現象；對銀電路的影響少，不會使銀電路的電阻升高
- 印刷安定性，印刷再現性等作業性優秀；皮膚刺激性非常少，安定性高
使用方法
1) 使用前攪拌后即可直接使用
本品的粘度會因溫度的變化而發生變化。按所需要的膜厚要求，添加5% 以內的IN稀釋劑來調整粘度。
2) 使用以下的網版
IN系列 … 請使用180～200網目版(印刷膜厚16～20μm)
INS系列 … 請使用厚膜印刷的網版(60～120網目)。不銹鋼版效果更佳。(印刷膜厚60～80μm)
3)照射條件(本公司的試實驗條件)
1. 燈的強度 … 120W/cm，1燈，金屬鹵素?zé)簟?br />
2. 照射距離 … 10cm(焦點距離)
3. 傳送速度 … 6～8m/min(UV累積光量：350～450mJ/cm2)
4. 燈的冷卻 … 空冷方式
版及洗版
請使用維尼龍清洗溶劑清洗網版
粘度
IN-11 … 3800±1200mPa?s (25℃)
IN-10M … 7000±2300mPa?s (25℃)
IN-15M … 7000±2100mPa?s (25℃)
INS-5 … 11500±1500mPa?s (25℃)
INS-3N … 7500±2500mPa?s (25℃)
粘度計BROOKFIELD HADV-I
印刷面積
IN系列 … 50～60㎡/Kg
INS系列 … 10～20㎡/Kg
包裝：1公斤塑料容器裝，凈重1公斤/罐。
JELCON IN系列
PET薄膜上的印刷電路的絕緣涂層用。在交差電路(跳線)也可使用。
IN-11 … 處理PET薄膜專用。
IN-10M … 處理以及未處理PET薄膜用、亞光型。
IN-15M … 同上。非硅型。
JELCON INS系列
絕緣涂層上的隔層用。具有柔軟性，但請避免印刷在需要高度折曲的地方。
INS-5 … 處理PET薄膜專用。
INS-3N … 處理以及未處理PET薄膜用。
2、一般的注意事項在本公司的“UV油墨”技術資料中有詳細的說明,請參考。
3、使用之際，請參考產品的化學品安全技術使用書(M)SDS。
4、使用前，請先做測試印刷確認油墨性能。
| 實驗項目 | 方法 | 結果 |
|---|---|---|
| 附著性 | 十字錯紋劃痕膠帶剝離試驗 | 100／100 合格 |
| 硬 度 | JIS K-5400 8.4 鉛筆硬度 | H |
| 實驗項目 | 方法 | 結果 |
|---|---|---|
| 耐熱性 | 70℃ 240小時 | 無異常 |
| 耐寒性 | -25℃ 240小時 | 同上 |
| 耐濕性 | 60℃，95%RH 240小時 | 同上 |
| 耐循環性 | 用JIS C-5024.1測定 240小時 | 同上 |
| 耐沖擊性 | 杜邦式?jīng)_擊實驗 φ12.6 500g 20cm | 同上 |
| 耐水性 | 自來水里浸泡24小時 | 同上 |
| 耐打孔性 | 辦公用打孔機 | 同上 |
| 耐折曲性 | 折曲實驗，2mmφ，180℃折曲 | 同上 |
| 耐酸性 | 在5%HCl里浸泡24小時 | 同上 |
| 耐堿性 | 在1%NaOH里浸泡24小時 | 同上 |
| 耐酒精性 | 用99.5%的酒精磨擦50次 | 同上 |
| 耐汽油性 | 用普通汽油磨擦50次 | 同上 |
| 耐溶劑性 | 用MEK溶劑磨擦50次 | 同上 |
| 耐清潔劑性 | 用清洗劑磨擦50次 | 同上 |
| 實驗項目 | 方法 | 結果 |
|---|---|---|

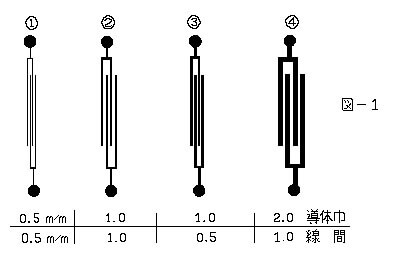

| 耐 電 壓 (KV) (參照?qǐng)D1) |
KIKUSUI TOS-8750 耐壓實驗器DC方式 |
(1)≧2.5 (2)≧4.5 (3)≧3.5 (4)≧4.5 |
| 絕緣電阻 (Ω) (參照?qǐng)D1) |
TAO超絕緣計 SM-21， DC 500V |
(1)1×1013↑ (2)1×1013↑ (3)1×1013↑ (4)1×1013↑ |
| 滲透實驗 (參照?qǐng)D2) |
DC 10V，放入蒸留水中48小時 | 無通電現象 |
| 導電電阻 | 絕緣涂層后的導體電阻上升率 | ±1% |
| 電 溶 率 | JIS K-6911 (1MHz) | 3.2 |
| 電介質損耗正切 | JIS K-6911 (1MHz) | 4.2×10-2 |
| 表面電阻率 | JIS K-6911 (DC-100V) | 1×1015↑ |
| 體積電阻率 | JIS K-6911 (DC-100V) | 1×1014 |
| 實驗項目 | 方法 | 結果 |
|---|---|---|
| 耐 電 壓 (KV) (參照?qǐng)D3) |
膜厚20μm (T-180 1次印刷) 膜厚35μm (T-200 2次印刷) 膜厚50μm (T-200 3次印刷) |
1.0 2.0 5.0 |
| 絕緣電阻 (Ω) |
膜厚20μm (T-180 1次印刷) 膜厚35μm (T-200 2次印刷) 膜厚50μm (T-200 3次印刷) |
6×1011 9×1012 1×1013 |
1. 使用杜邦生產的經處理PET薄膜;實驗式的測定膜厚15～18μm(T-20)。
2. 上記數值是測定值，不是保證值.
